AlphAktor – Proportionalzylinder mit integrierter Lageregelung


Die Kunst des Weglassens – Plug & Play.

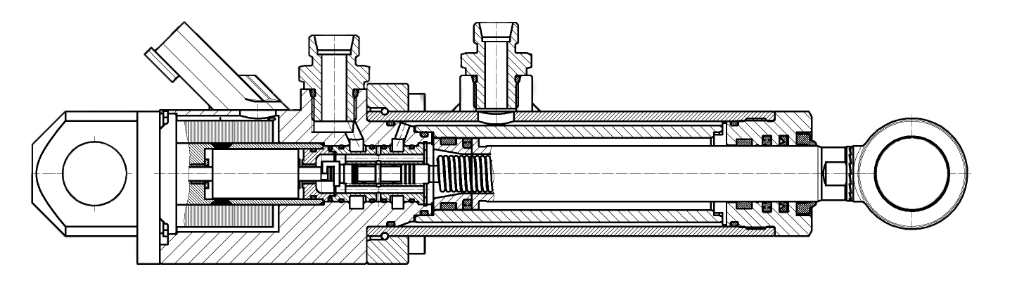

AlphAktor Proportionalzylinder, Schnittdarstellung mit integriertem 3/2-Regelventil und Elektromagnet

Funktionsweise

Der AlphAktor® besetzt die Lücke zwischen einem Hydraulikzylinder (mit Wegeventilsteuerung) und elektrohydraulischen Zylindern (Hydraulikzylinder mit elektrischen Wegmesssystem und Regelelektronik). Eine angewählte Position wird durch die integrierte mechanisch-hydraulische Regeleinrichtung ohne Korrektureingriff bei Störkräften gehalten. Der AlphAktor besteht aus einem Differentialzylinder, einem 3/2-Regelventil und einem Elektromagneten.

Beschreibung

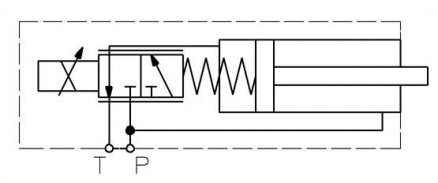

Systemschaubild Aktor

Ansteuerung

Der AlphAktor® ist ein Proportionalzylinder mit integrierter Lageregelung, d. h. jede beliebige Stellung kann angefahren werden und wird unabhängig von äußeren Kräften in dieser Position gehalten. Die Ansteuerung erfolgt dabei entsprechend den kundenseitigen Anforderungen mittels LogikVerstärker, durch eine kundeneigene Ansteuerung oder mittels eigens von AlphaFluid entwickelten CAN-Command-Center.

Ausführungen

Für den AlphAktor® stehen verschiedene Kolben- und Kolbenstangendurchmesser zur Verfügung. Die Hublänge sowie die Schnittstellen zum Einbau kann dem jeweiligen Bedarfsfall angepasst werden. Es stehen aber auch verschiedene Standardlängen zur Auswahl.
Flyer

Aufbau im Vergleich

Klassischer Aufbau

  • Standardzylinder + externes Wegeventil
  • Separate Regelelektronik
  • Zusätzliche Verschlauchung und Steckverbinder
  • Größerer Bauraumbedarf durch getrennte Komponenten
  • Mehr Schnittstellen, höherer Inbetriebnahmeaufwand

AlphAktor®

  • Zylinder, Ventil und Magnet in einer Baugruppe
  • Lageregelung ohne externe Elektronik
  • Weniger Anschlüsse, weniger mögliche Leckagestellen
  • Kompakter Einbau, direkt am Zylinder
  • Anschlussfertig, geringerer Inbetriebnahmeaufwand
Technische Daten

Häufige Fragen

Ein Hydraulikzylinder, bei dem Positionsregelung, Regelventil und Ansteuerung in einer Baugruppe integriert sind, statt als separate Komponenten verbaut zu werden.

Die Lageregelung läuft mechanisch-hydraulisch nach dem Kraftvergleichsprinzip. Es ist keine externe Regelelektronik oder Servoverstärker nötig.

12 V oder 24 V DC am Proportionalmagneten. Weitere Varianten auf Anfrage

Bei der Ausführung sind (fast) keine Grenzen gesetzt und ist nach Kundenwunsch umsetzbar.

Ja, sofern Einbaulänge und Anschlussbild passen. Kolbendurchmesser, Stangendurchmesser und Hub werden kundenspezifisch nach den Vorgaben der bestehenden Konstruktion gefertigt.
